Technische Ausstattung

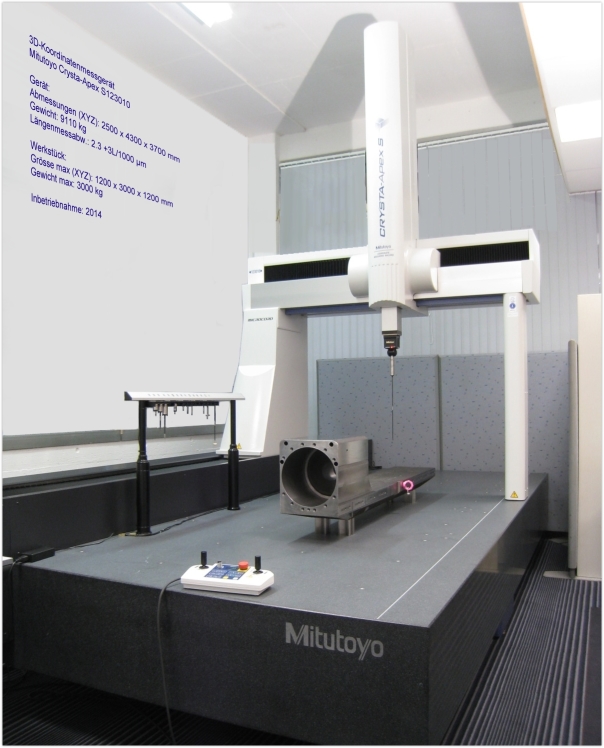

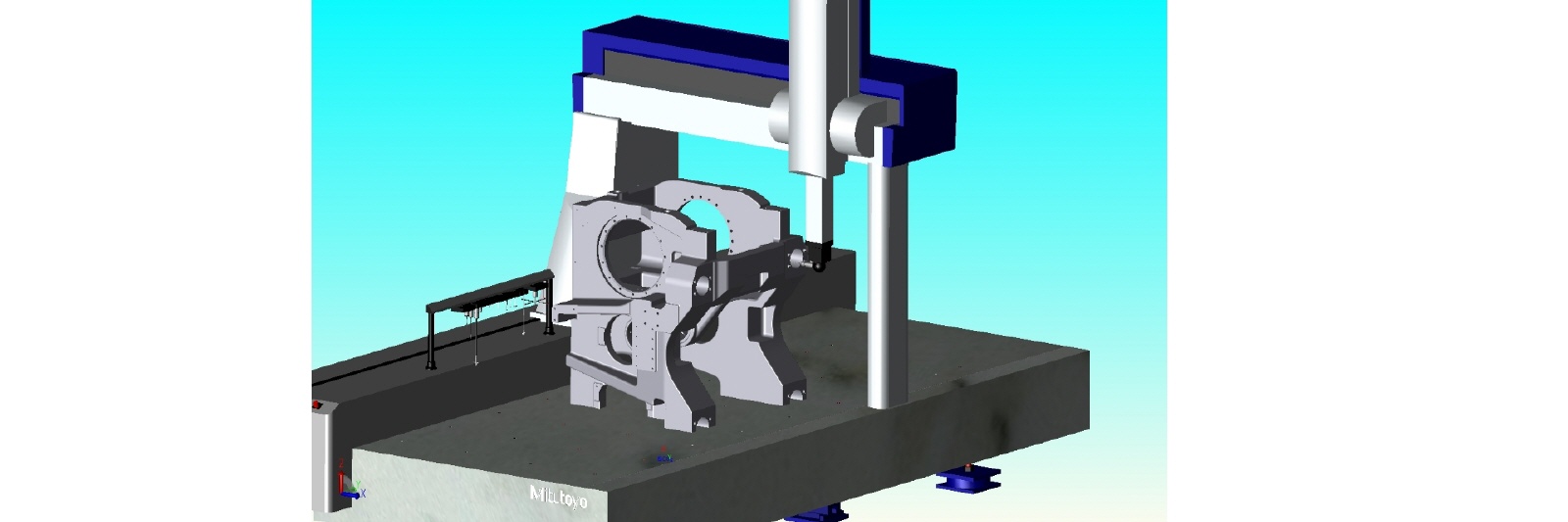

Mitutoyo Crysta-Apex S 123010
Taktiles Koordinatenmessgerät

im akkreditierten Bereich: ja

Messbereich: 1205x3005x1005 mm

Längenmessabweichung E0, MPE ISO 10360-2:
2.3 + (3L/1000) µm

Verfahrgeschwindigkeit: 693 mm/s

Tastsystem:
Renishaw PH10MQ, SP25, 5x FCR25
max. Tasterlänge: 400 mm, auch geschwenkt
kleinster Taster im Einsatz: ø 0.25x10 mm
längster Taster im Einsatz: ø 10x400 mm

max. Werkstückgrösse: 1200x3000x1200 mm
max. Werkstückgewicht: 3000 kg

Prospekt - PDF 1.6 mb

SCS-Kalibrierzertifikat

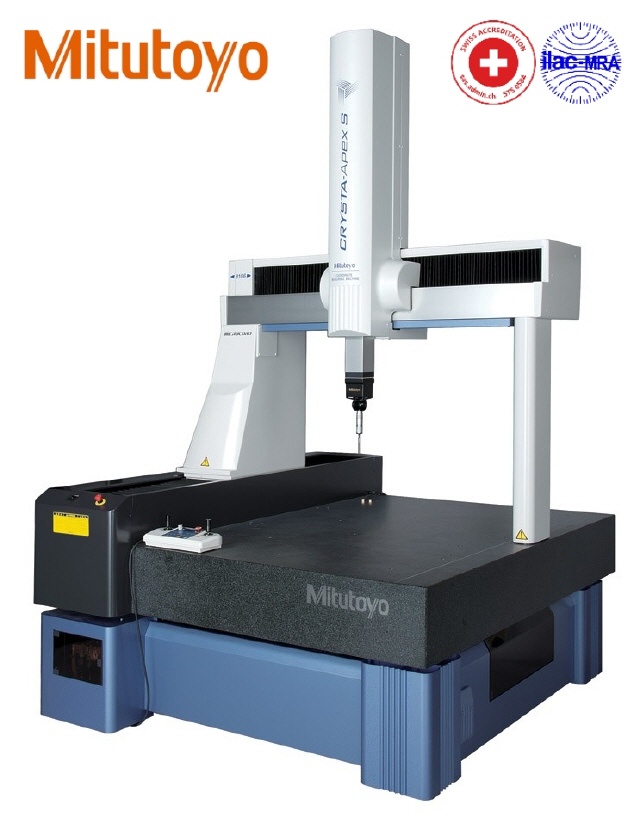

Mitutoyo Crysta-Apex C 9106
Taktiles Koordinatenmessgerät

im akkreditierten Bereich: ja

Messbereich: 905x1005x605 mm

Längenmessabweichung:
MPEE = 1.7 + (0.3 L/100) µm

Verfahrgeschwindigkeit: 520mm/s

Tastsystem:
Renishaw PH10MQ, TP200, SP25

Prospekt - PDF 4.8 mb

SCS Kalibrierzertifikat

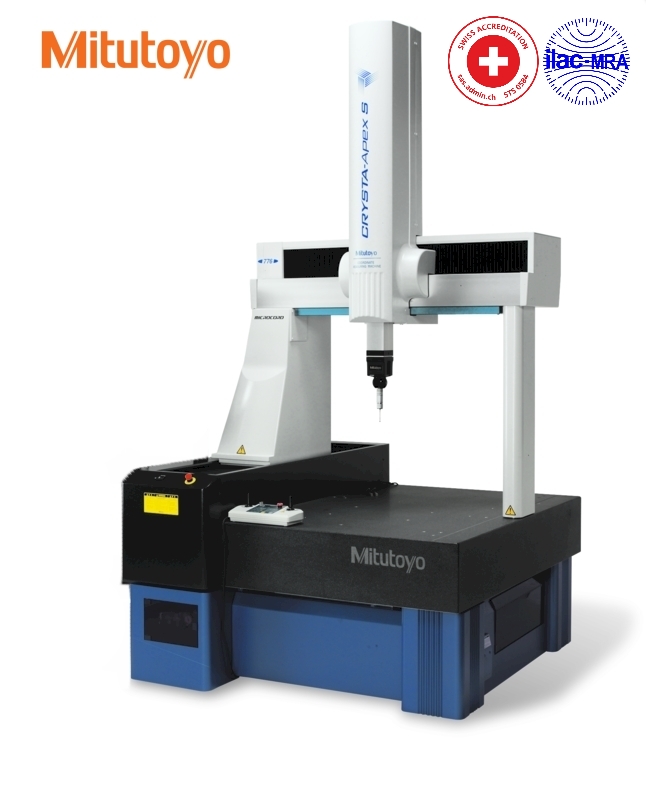

Mitutoyo Crysta-Apex S 776
Taktiles Koordinatenmessgerät

im akkreditierten Bereich: ja

Messbereich: 705x705x605 mm

Längenmessabweichung:
MPEE = 1.7 + (0.3 L/100) µm

Verfahrgeschwindigkeit: 520mm/s

Tastsystem:
Renishaw PH10MQ, SP25, 2x FCR25

Prospekt - PDF 2.0 mb

SCS Kalibrierzertifikat

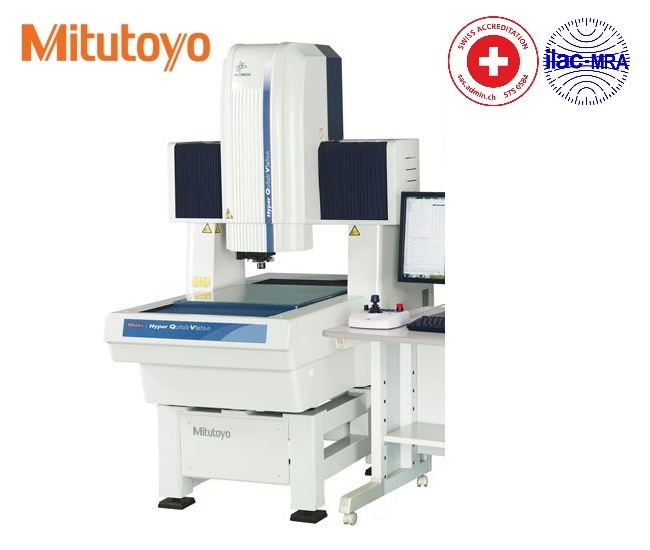

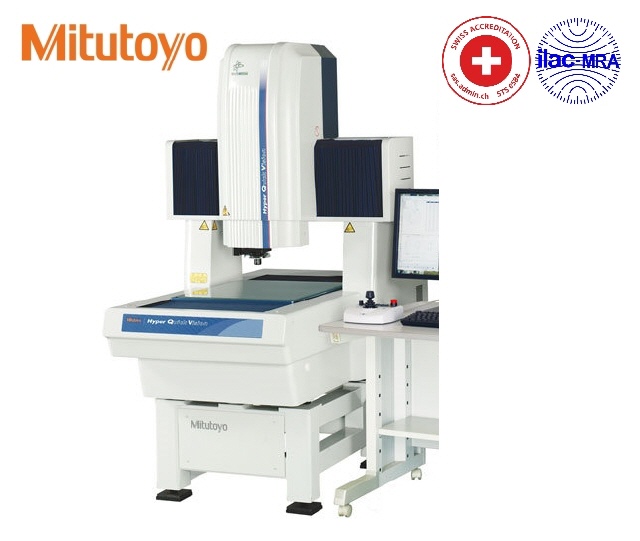

Mitutoyo Quick Vision TP Apex X404
optisch-taktiles Koordinatenmessgerät (Multisensor)

im akkreditierten Bereich: ja

Messbereich: 400x400x250 mm

Beleuchstungseinheit: Farb-LED

Beleuchtungseinheit:
Durchlicht Weiss-LED
Koaxiallicht Farb-LED
Ringlicht Farb-LED

Längenmessabweichung:
E1 (X/Y Achse) = (1.5 +0.3 L/100) µm
E1 (Z Achse) = (1.5 +0.4 L/100) µm
E2 (XY Ebene) = (2.0 +0.4 L/100) µm
mit Taster:
E1 (XYZ) = (1.8 +0.3 L/100) µm

Vergrösserung 22" Bildschirm von 40x bis 1200x:
1x Objektiv: 40x / 80x / 240x
2.5x Objektiv: 100x / 200x / 600x
5x Objektiv: 200x / 400x / 1200x

Taster:
TP200, 3-Fach MCR20

Prospekt - PDF 4.93 mb

Gesamtprospekt Bildverarbeitungsmessgeräte - PDF 3.2 mb

SCS Kalibrierzertifikat

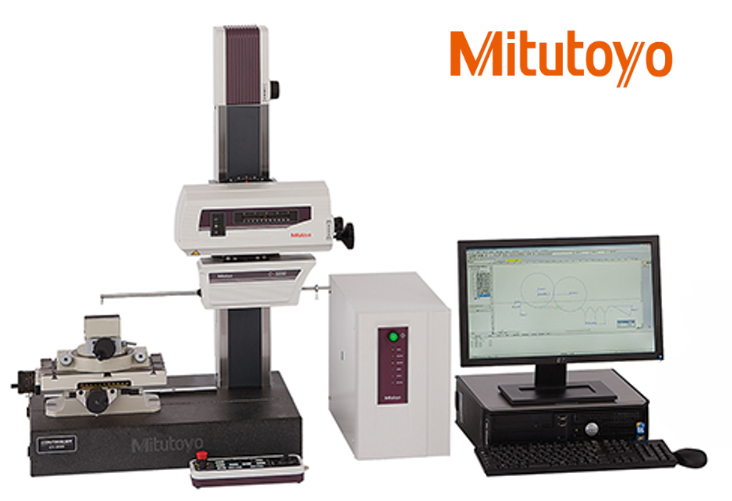

Mitutoyo Contracer CV-3100
Konturenmessgerät

im akkreditierten Bereich: nein

Messbereich:
X 100 mm
Z1 50 mm
Z2 motorische Höhenverstellung 500 mm

Auflösung:
X 0.05 µm
Z1 0.2 µm
Z2 1.0 µm

Längenmessabweichung:
X (1+0.01L) µm
Z (2+4H/100) µm

Linerarität: 0.8 µm / 100 mm

Messtisch: 600x450 mm

Prospekt - PDF 1900 Kb (Contracer CV 3100)
Prospekt - PDF 1313 Kb (Mitutoyo Konturenmessgeräte)
Kalibrierzertifikat
Produktvideo

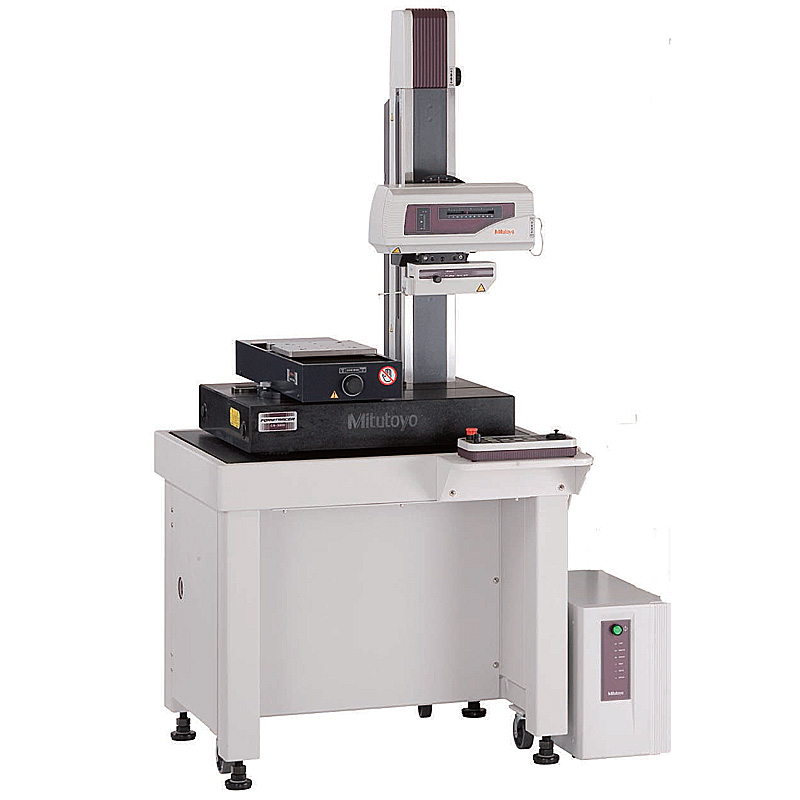

Mitutoyo Formtracer CS-3200
Kontur- und Rauheitsmessgerät

im akkreditierten Bereich: nein

Messbereich:
X 100 mm
Y 200 mm
Z1 10 mm
Z2 motorische Höhenverstellung 300 mm

Auflösung:
X 0.05 µm
Z1 80 nm (5-mm-Bereich), 8 nm (0.5-mm-Bereich), 0.8 nm (0.05-mm-Bereich)
Z2 1.0 µm (Säule)

Längenmessabweichung:
X (0.8+0.01L) µm
Z (1.5+I2HI/100) µm

Geradheit (in Horizontalrichtung): 0.2 µm / 100 mm

Messtisch: 600x450 mm

aktive Schwingungsdämpfung

Prospekt - PDF 1067 Kb (Mitutoyo_Formtracer CS_3200.pdf)
Kalibrierzertifikat
Produktvideo

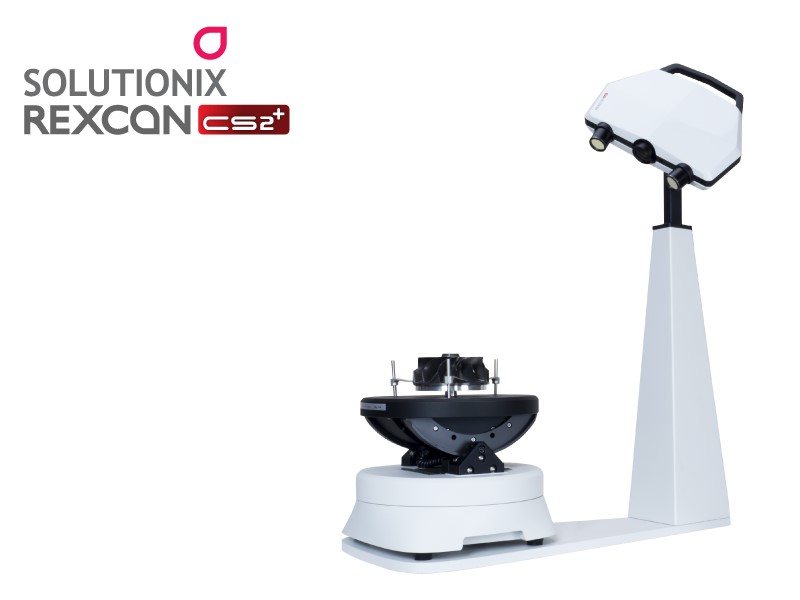

3D-Scanner Rexcan CS2 Plus

im akkreditierten Bereich: nein

3 verschiedene Scanvolumen:
Scanvolumen | Scanpunkte-Abstand | Genauigkeit nach VDI/VDE 2634
125 mm | 0.036 mm | 0.01 mm
250 mm | 0.072 mm | 0.02 mm
500 mm | 0.145 mm | 0.03 mm

Kamera-Auflösung: 2x 6.0 Megapixel

Lichtquelle: Blue LED

Scan-Software: ezScan

Auswertesoftware: GOM Inspect

3-Achs Schwenk- Drehtisch

Maximales Bauteilegewicht: 10 kg

Kalibrierzertifikat nach VDI/VDE 2634 Part II

Link zu unserer Dienstleistung...

Link zum Produkt...

Produktvideo...

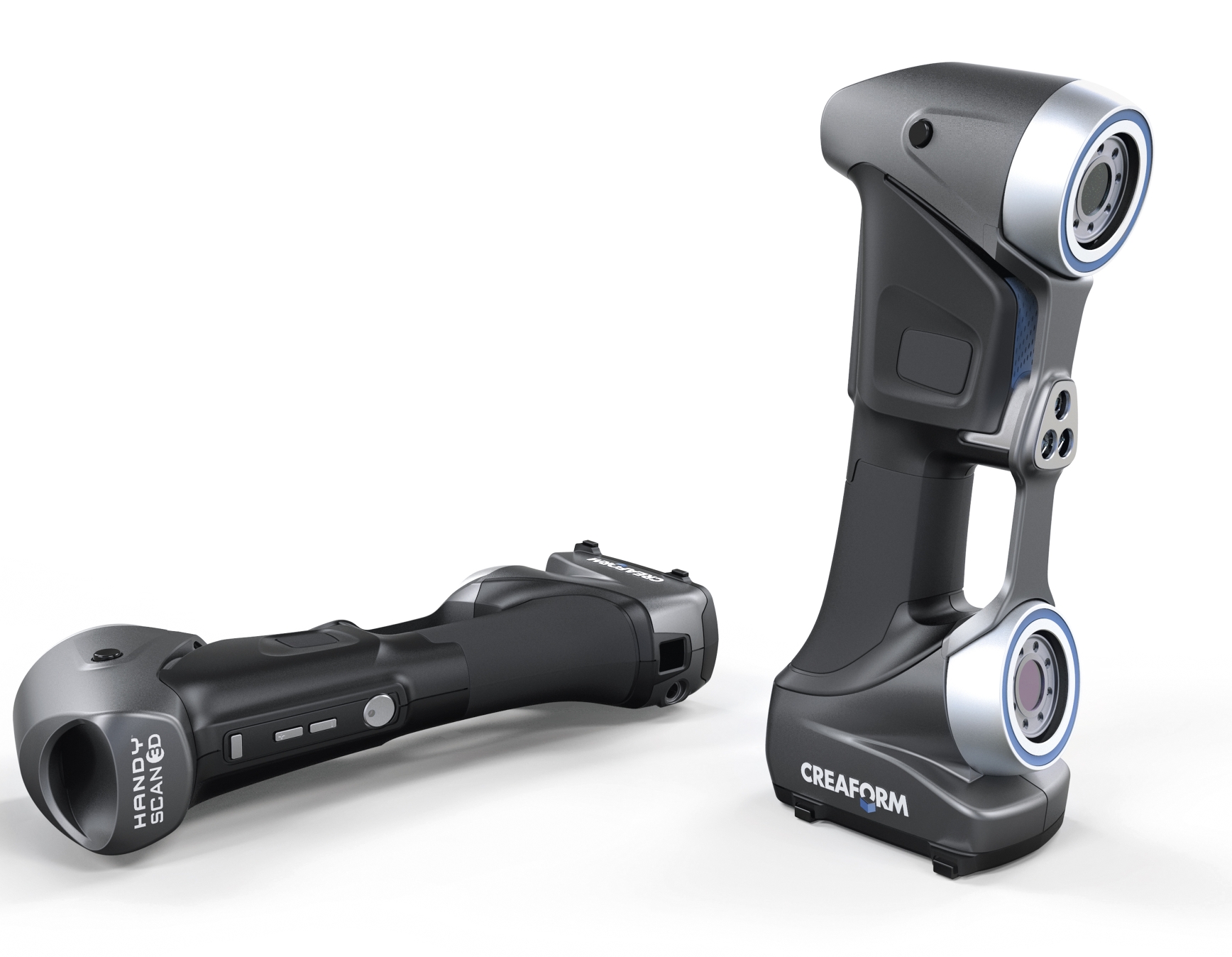

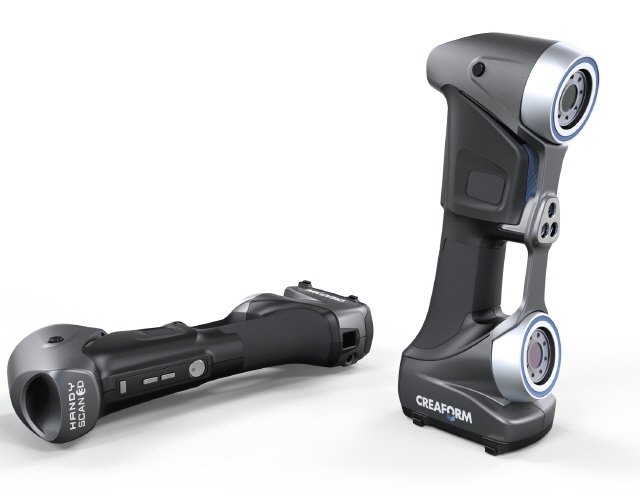

Creaform HandySCAN 700™
3D-Laserscanner

im akkreditierten Bereich: nein

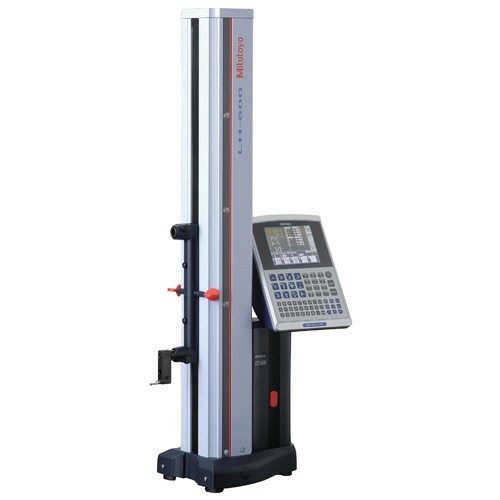

Mitutoyo LH-600
Höhenmessgerät

im akkreditierten Bereich: nein

Messbereich: 600 mm
Längenmessabweichung: (1.1+0.6L/600) µm
Wiederholgenauigkeit: 0.4 µm
Rechtwinkligkeit: 5 µm
Geradheit: 4 µm
Motorischer Antrieb: 40 mm/s

Prospekt - PDF 1.86 mb
Prospekt 2014 - PDF 1.21 mb
Produktvideo

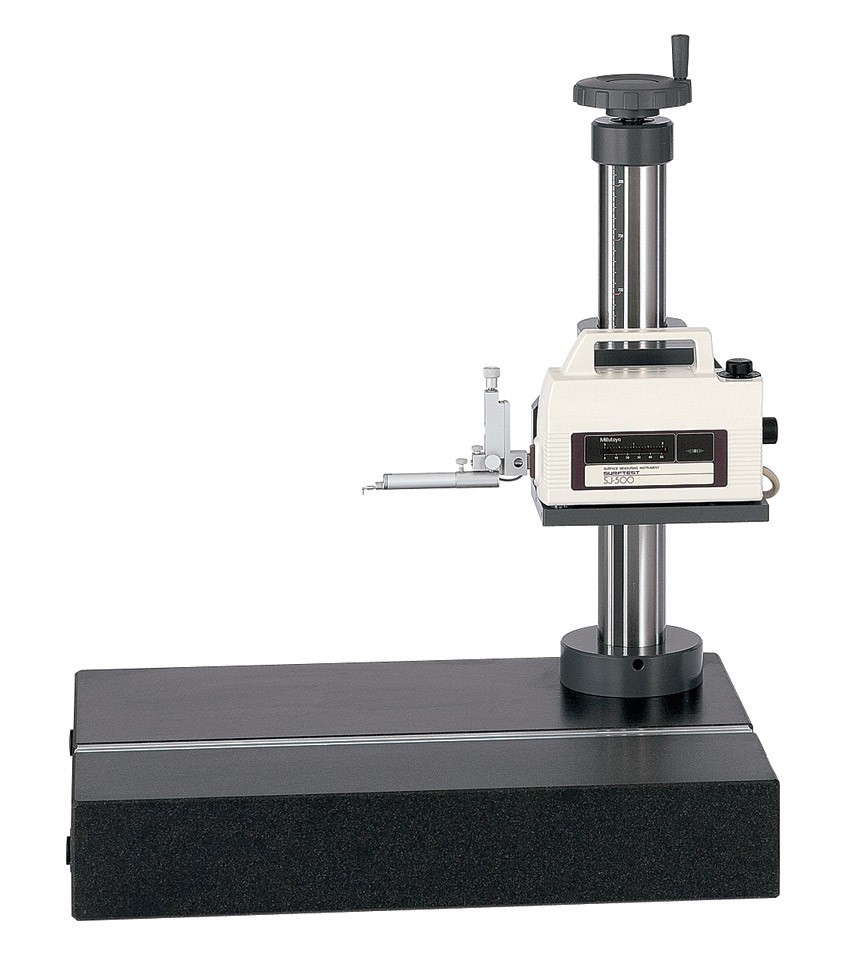

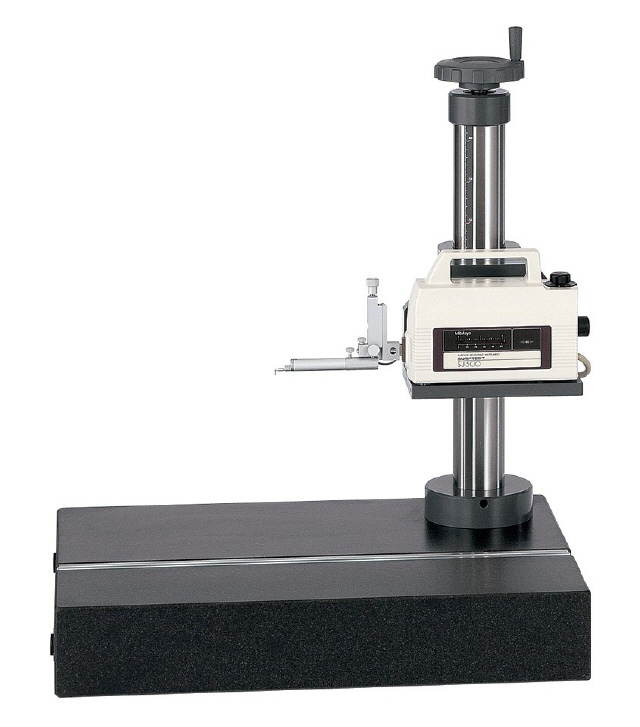

Mitutoyo Surftest SJ-500
Oberflächenrauheitsmessgerät

im akkreditierten Bereich: nein

Messystem: Freitastsystem
Geradheitsabweichung: 0.2 µm
Messbereich:
X-Achse: 50 mm (Keramik / Linear Scale)
Z-Achse: 8/80/800 µm (Induktiv)

Prospekt - PDF 0.33 mb
Produktvideo

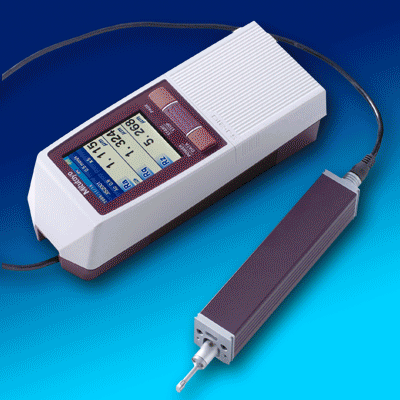

Mitutoyo Surftest SJ-210
Oberflächenrauheitsmessgerät

im akkreditierten Bereich: nein

Messystem: Tastschnittsystem / Gleitkufe
Messbereich:
X-Achse: 17.5 mm
Z-Achse: 360 µm

Prospekt - PDF 1.94 mb

Produktvideo

Software

> siehe messtechnische Dienstleistungen

MCosmos Prospekt - pdf 5.53 mb
Measurlink Prospekt - pdf 3.7 mb
